측정방식:
- Diode Laser를 이용한 IR 대역의 in-situ방식
- TDLAS(Tuneable Diode Laser Absorption Spectroscopy)
- NOx, NH3, O2 탈질 설비 제어
- HCI, H₂S 소각로 / 매립지
- O2 정유사 "SAR" 프로세스의 제어
- H₂O CEMS용 모니터링
- O2 폭발 위험 프로세스의 폭발 하한치 제어
- CO, CO₂, O2 정유사 RFCC 프로세스의 모니터링
- CO, O2 보일러, 연소제어, 정유 공장의 히터, 제철공장의 퍼네스 등의 연소제어
- Dust: Scattered/Transmission mode로 근거리(0.5~3m)에서 원거리(~10m)까지 측정

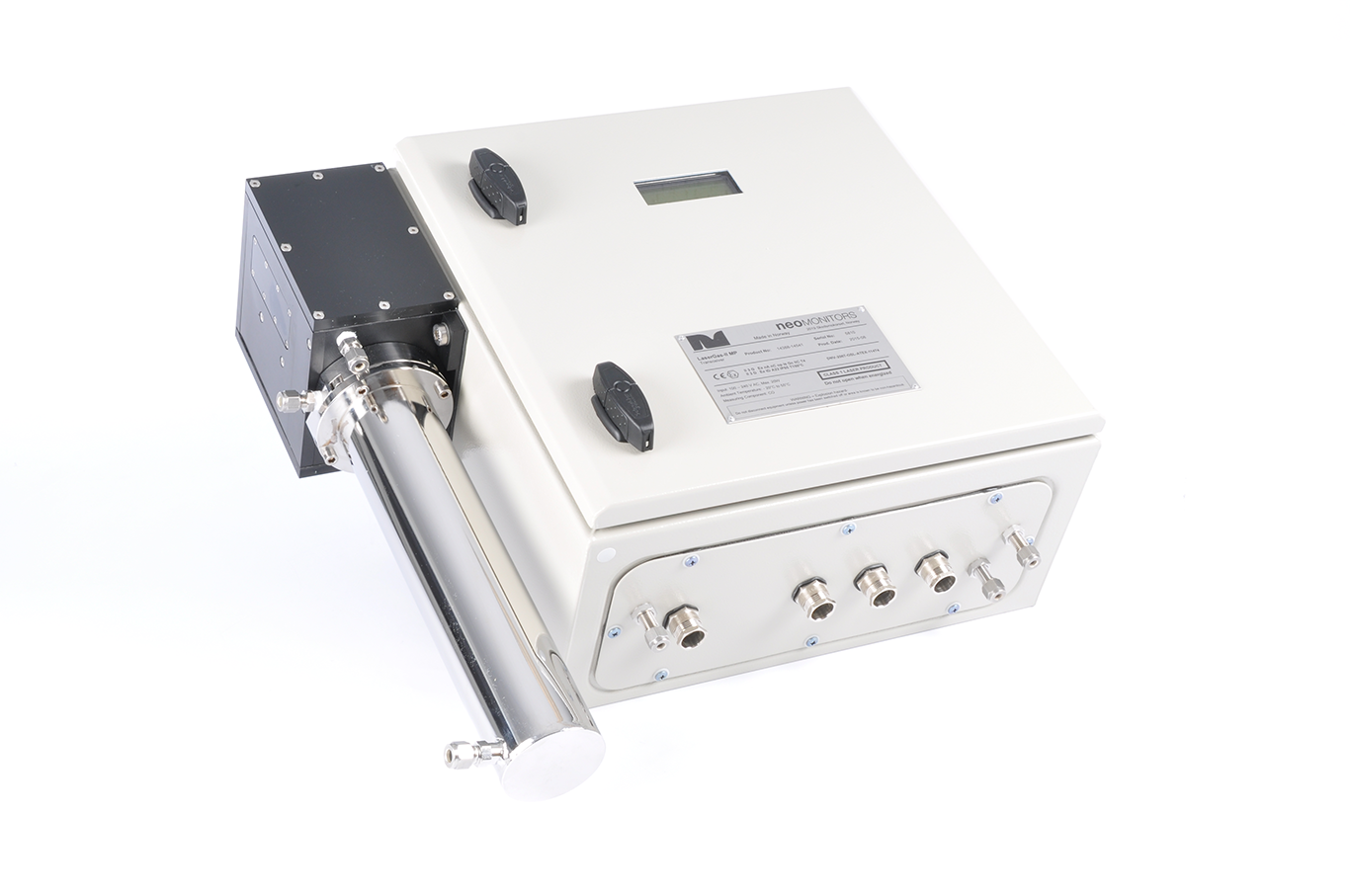

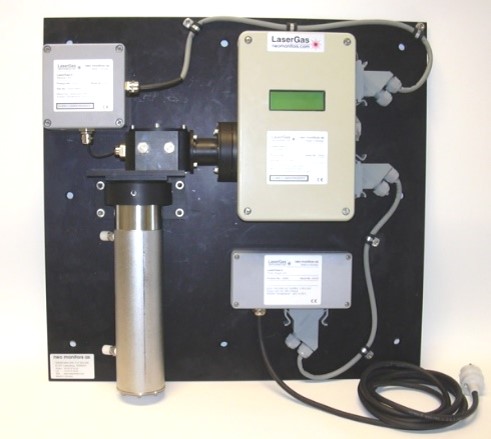

NEO Monitors의 LaserGas™ II MP는 TDLAS(Tunable Diode Laser Absorption Spectroscopy) 즉, 레이저를 이용한 '비접촉식 광학측정 방식'을 사용합니다. 측정 센서는 오염 및 부식성 물질로부터 영향을 받지 않으며, 정기적인 유지보수가 필요하지 않습니다. 레이저 빔은 Herriott 셀에 결합되어 두 개의 미러 사이를 여러 번 반사됨으로써 분석기 감도를 높입니다. LaserGas™ II MP 분석기는 일체형 계측기로, 설치 시 전원 연결, 샘플 가스 튜브 및 퍼지 연결 이외 다른 작업은 필요하지 않습니다. 셀의 오염을 방지하기 위해 샘플 가스의 청정 상태는 반드시 유지되어야 하며, 이를 위해 일부 어플리케이션에서는 적절한 샘플링 시스템이 필요합니다.
주요 특징
• 빠른 응답 시간(플로우에 따라 변동)
• Detection limit가 매우 낮음(대부분의 경우 ppb level)
• 측정 시 타 가스 간섭 없음
• 안정적인 교정 (Calibration)
• Zero Drift 없음
• 오프라인 가스 분석 가능
• 구동 부품 및 소모품 불필요, 일체형 계측기
• ATEX, CSA 인증
적용 사례
• 화학 산업
• 석유 화학 산업(NG 내 H2S 같은 오염 물질)
• 산업용 가스(순수 가스 내 불순물)
• 반도체 산업
• 발전소(Stack의 부식성 물질 배출 감시)
• H2S 배출 모니터링(펄프&종이, 정유, 바이오가스 생산)
주요 장점
• 고성능 및 컴팩트한 디자인
• 매우 낮은 농도의 가스 측정 가능
• 멀티패스 셀 개념을 채택한 원거리 측정 소형 가스 분석기
• 잔여 가스 측정 가능
• 제한된 환경에서 오프라인 가스 측정 가능
• 프로세스의 최적화
• 믿을 수 있는 실시간(Real-time) 분석기
• 대기 배출의 감소
• 간단한 설치 및 손쉬운 사용법
• 일일 운용 비용의 절감
• 증명된 측정 기술
• 낮은 유지 보수 비용
• Specifications
- Optical Path Length: 2.7 or 11.4m
- Response time: <20sec (depending on sample gas flow)
- Accuracy: Application dependent
- Repeatability: 1% of range (gas & application specific)
• Environmental conditions
- Operating temperatures: 0 °C - +55 °C
- Storage temperature: -20 °C to +55 °C
- Protection classification: IP64
• Inputs / outputs
- Analog output(s)^(1-3): 4 - 20mA current loop
^ Single gas measurements have as standard 1 analog output, dual gas has 2 analog outputs. Optional 2nd and 3rd analog outputs available for second scaled range and/or transmission output
- Digital output(Optional): TCP/IP, MODBUS, Optional fibre optic
- Relay output(3): High gas, Maintenance, Warning and fault relays
- Analog Input: 4 - 20mA process temperature and pressure reading
• Ratings
- Input power: 100 - 240 VAC, 50/60 Hz, 0.36-0.26A
- 4 - 20 mA output: 500 Ohm max. isolated
- Relay output: 1 A at 30 V DC
• Safety
- Laser class: Class 1 according to IEC 60825-1
- CE: Certified
- EMC: Conformant with directive 2014/30/EU
• Approvals
- IECEx/ATEX zone 2: II 3 G Ex nA nC op is IIC T4 Gb
- CSA: Class 1, Div. 2, Groups A, B, C and D; Temp. Code T4; Non-incendive
• Installation and Operation
- Gas inlet/outlet: 6mm or 1/4" / 8mm(5/16") Swagelok (other dimensions on request)
- Sample gas flow: Recommended 2-10l/min(2.1 - 8.4 ft3/hr)
- Sample inlet pressure: 1-4.0 BarA(14.5-58.0 psia)
- Cell temperature: 0°C to +55°C
- Purging of laser chamber(optional): Dry and oil-free pressurised air and gas, Nitrogen for O2 and CO2 applications
- Purge flow: Maximum 0.5l/min (1.06ft3/hr)
• Maintenance
- Calibration: Check recommended every 12 months
• Dimensions / Weight
- Cabinet: 500mm(19.68") x 510mm(20.08") x 215mm(8.46"), 18.4kg(40.56 lbs)
| Gas | Detection limit |
|---|---|
| O2 | 10ppm |
| H2S | 0.5ppm |
| CH4 | 20ppb |
| CO | 20ppb |
| CO2 | 0.2ppm |
| HCN | 50ppb |
| NH3 | 30ppb |
| HCl | 10ppb |
| H2 | 200ppm |
| Gas | LDL | Resolition | Response time | Range | Process pressure | Process temperature |
| H2 | 0.015%vol | 0.005%vol | <20s | 1-100%vol | 0.5 - 5BarA | -10°C - 50°C |
NOTE: Detection limits are specified as the 95% confidence interval for 1m optical path and gas temperature/ pressure = 25°C / 1 BarA. Measured in N2.
Also available are NO2, CH2, CHCl(VCM), C2H4O(EtO), CH2Cl2(DCM).
Other gases available on request.
Dual Gas: CO+CO2, CO+CH4
Higher pressure may be available on request for certain gases.
