측정방식:
- Diode Laser를 이용한 IR 대역의 in-situ방식
- TDLAS(Tuneable Diode Laser Absorption Spectroscopy)
- NOx, NH3, O2 탈질 설비 제어
- HCI, H₂S 소각로 / 매립지
- O2 정유사 "SAR" 프로세스의 제어
- H₂O CEMS용 모니터링
- O2 폭발 위험 프로세스의 폭발 하한치 제어
- CO, CO₂, O2 정유사 RFCC 프로세스의 모니터링
- CO, O2 보일러, 연소제어, 정유 공장의 히터, 제철공장의 퍼네스 등의 연소제어
- Dust: Scattered/Transmission mode로 근거리(0.5~3m)에서 원거리(~10m)까지 측정

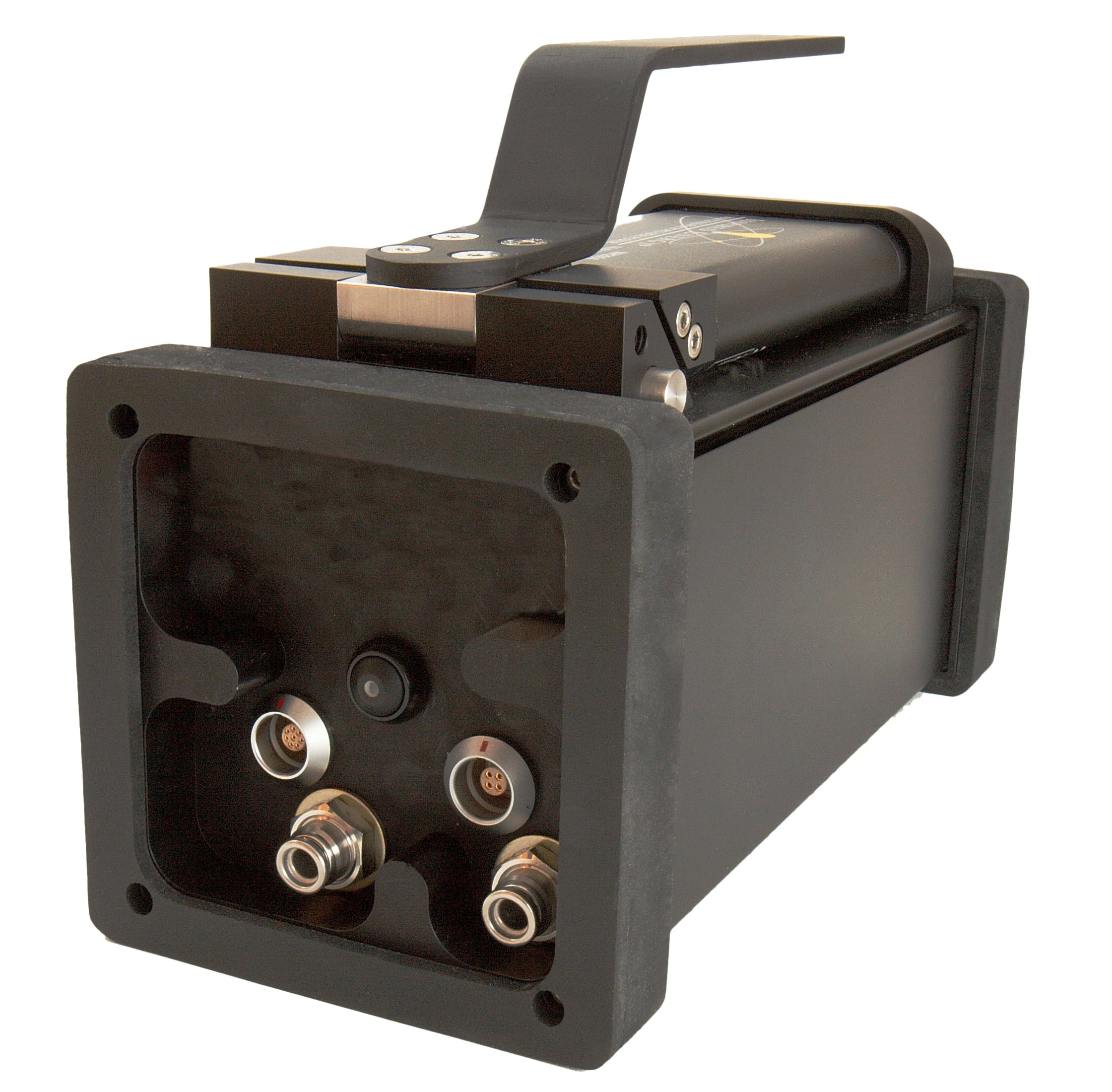

• NEO Monitors의 LaserGas™ III Portable HF Analyzer는 TDLAS(Tunable Diode Laser Absorption Spectroscopy) 즉, 레이저를 이용한 '비접촉식 광학측정 방식'을 사용합니다. LaserGas III Portable HF Analyzer는 즉석에서 HF 가스 측정을 위해 배터리로 작동되는, 작고 가벼운 휴대론 HF 분석기입니다. 분석기 내에 펌프와 Teflon 관 연결 장치가 있어 HF 가스가 자동으로 내부 측정 셀에 이동, 흡입됩니다. 이 분석기는 저전력 설계로 되어 있어 긴 작동시간을 제공합니다.
주요 특징
• 가장 진보된 LaserGas™ 기술 적용(3세대)
• 휴대 가능(가벼운 무게)
• 10W 이하 낮은 소비 전력
• Sub ppm(50ppb**) HF 감지
• 측정 시 타 가스 간섭 없음
• 안정적인 교정(Calibration)
• Zero drift 없음
적용 사례
• 반도체 산업
• 알루미늄 용해로: 용해로 작업 시 작업자 보호
• 알루미늄 용해로: 플랜트 내 배출 가스 표시 지도 작성
• 정유소 alkylation 플랜트 작업자 보호
• HF 배출구 점검
주요 장점
• 즉각 현장에서 측정을 위한 유연한 디자인
• Sub ppm과 여러 ppm HF 평균값으로 산정되는 빠르고 믿을만한 분석기
• 정기적인 유지보수 필요 없음
• 측정 시 타 가스 간섭 없음
• 짧은 순간 측정된 HF 가스의 값이 표시됨
• 휴대 용이
• 긴 배터리 수명
• 데이터의 내부 저장
• 압축 에어 퍼지 가능 (N2 불필요)
• 연 1회 교정 추천
• SPECIFICATIONS
- Detection limit(HF)*: 50ppb**
- Detection limit(HF)*: 50ppb**
- Repeatability: 1% of range (gas & application specific)
- Range: 0-500ppm
- Storage: 3MB
- Storage: 3MB
• ENVIRONMENTAL CONDITIONS
- Operating temperatures: -20 °C - +55 °C
- Storage temperatures: -20 °C to +55 °C
- Operating temperatures: -20 °C - +55 °C
- Storage temperatures: -20 °C to +55 °C
- Protection classification: IP65
• OUTPUT
- Analog output(3) : 4 - 20 mA current loop(concentration and transmission)
- Analog output(3) : 4 - 20 mA current loop(concentration and transmission)
- Digital output : 10/100 Base T, Ethernet(Modbus TCP), RS-485
• RATINGS
- Power consumption : Max.10W
- Power consumption : Max.10W
- 4-20mA output :500 Ohm max load impedance, not isolated
- Battery: Lithium lon Battery(14.4V, 5A, approx. 10hours usage time per charge)
- Battery: Lithium lon Battery(14.4V, 5A, approx. 10hours usage time per charge)
• SAFETY
- Laser class: Class 1M according to IEC 60825-1, eye safe
- Laser class: Class 1M according to IEC 60825-1, eye safe
• INSTALLATION AND OPERATION
- Gas inlet/Outlet : 6mm SMC one touch fittings(series KQG)
- Gas inlet/Outlet : 6mm SMC one touch fittings(series KQG)
- Sample gas flow : 3l/min
- Sample inlet pressure : +/-50mbarG / 0.8PSIG(higher pressures possible with different pump)
- Sample inlet pressure : +/-50mbarG / 0.8PSIG(higher pressures possible with different pump)
- Sample inlet temperature : Max 85°C
- Calibration : Check recommended every 12 months
- Maintenance : Instrument check by Ethernet
- Filter change : Recommended every 3 months
• DIMENSIONS / WEIGHT
- Demensions: 110mm x 120mm x 250mm (4.3" x 4.7" x 9.8")
- Demensions: 110mm x 120mm x 250mm (4.3" x 4.7" x 9.8")
- Weight(incl. battery): 2.3kg(5 lbs)
- Display: 2.7" color LCD panel
- Sample cell: Tefron coated Aluminium
** NOTE: Detection limits are specified as the 95% confidence interval for 1m oprical path and gas temperature / pressure = 25°C / 1 BarA, measured in N2.
